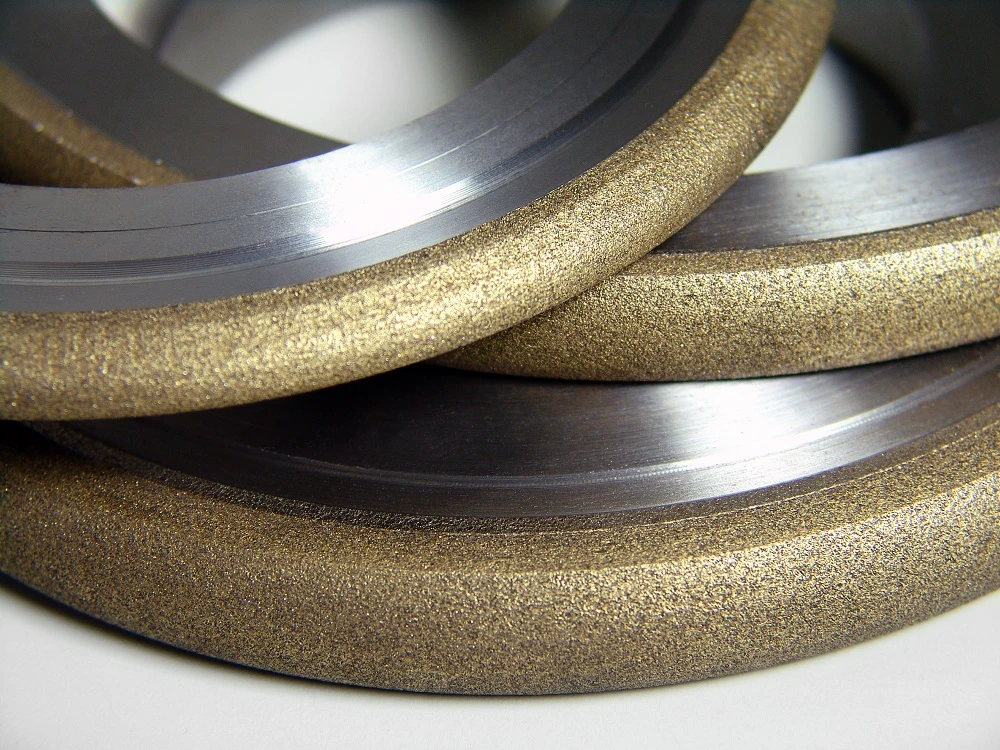

Fotogalvaanilises elektrienergias kasutatav teemantlihvketas

Räni kuulub kõvade ja rabedate materjalide hulka, Mohsi kõvadus on 6,5, vastavalt kasutamisele saab valmistada polükristallilist räni, monokristallilist räni.

Monokristalne räni (MONokristalne räni) on suhteliselt aktiivne mittemetalliline element. Põhimõtteliselt täieliku võrestruktuuriga monokristalliline räni (MONocrystalline räni) on hea pooljuhtmaterjal, mille puhtus on 99,9999 protsenti. Seda kasutatakse peamiselt pooljuhtseadmete ja päikesepatareide tootmiseks.

Monokristallilist räni valmistatakse tavaliselt esmalt polükristallilise räni või amorfse räni tootmisel ja seejärel vardakujulise monokristallilise räni kasvatamisel sulatisest otsetõmbe- või suspensioonipiirkonna sulamismeetodil.

Polükristalliline räni on elementaarse räni vorm. Kui sula elementaarne räni tahkub ülejahutuse tingimustes, paiknevad räni aatomid teemantvõre kujul paljudeks kristalli tuumadeks. Näiteks kasvavad need kristallid kristalli pinnal erineva orientatsiooniga teradeks ja need terad ühinevad, et kristalliseeruda polükristalliliseks räniks.

Polüräni on monokristallilise räni otsene tooraine ning tehisintellekti, automaatjuhtimise, teabetöötluse, fotoelektrilise muundamise ja muude pooljuhtseadmete elektrooniline teabe põhimaterjal.

Seda nimetatakse "mikroelektroonikahoone nurgakiviks".

Mehaaniline protsess

Monokristallilise räni töötlemisprotsess hõlmab peamiselt: kärpimist, sfääristamist, lõikamist, lihvimist, faasimist, lihvimist, keemilist korrosiooni, poleerimist ja muid samme.

Seevastu polüränil ei ole kärbimise ja sfääristamise etappe ning see tuleb lõigata ruudukujuliseks ja viiludeks alles pärast valuploki ettevalmistamise lõpetamist.

Kogu monokristallilise räni ja polükristallilise räni valmistamisprotsessis vardast kiibini on töötlemisel vaja erineva KASUTUSEGA teemanttööriistu ja töötlemise täpsus on suhteliselt kõrge.

Monokristalliline ränivarraste lihvketas

Ühekristallrulliga lihvketas, üldine suurus on 1A1 300*25 (35,40) *127*7, ühe kiibi ja kombinatsioonina.

See on mitme granulaarsusega (D 120/140, 200/230, W40) komposiitlihvketas, mis suudab samaaegselt saavutada kõrge töötlemise efektiivsuse ja pinnakvaliteedi.

Toetavate tööpinkide hulka kuuluvad Wuxi masinas olev WSK003, Wuxi avatud lähtekoodiga WX-7321/2 ja nii edasi

Pinna faasimine ratas

Monokristallilise räni lihvpinna ja polükristallilise räni lihvpinna faasimiseks on vaja ka suurt hulka teemantlihvketast. Töötlemisprotseduurid jagunevad jämedaks ja peeneks lihvimiseks, teemandiosakeste suurus on 120/140, W40, W28, W20 jne. Peamised mõõtmed on 6A2 220*65*130*5*5, 6A 2 200*60*80*5*5, 11A2 100*28(40)*31,75(20)*5*5 jne.

Kodused seotud masinaseadmed rohkem, osa pinna faasimine kõik-ühes masin võib olla ühe polükristalli kaar või nurk, pinna poleerimine.
